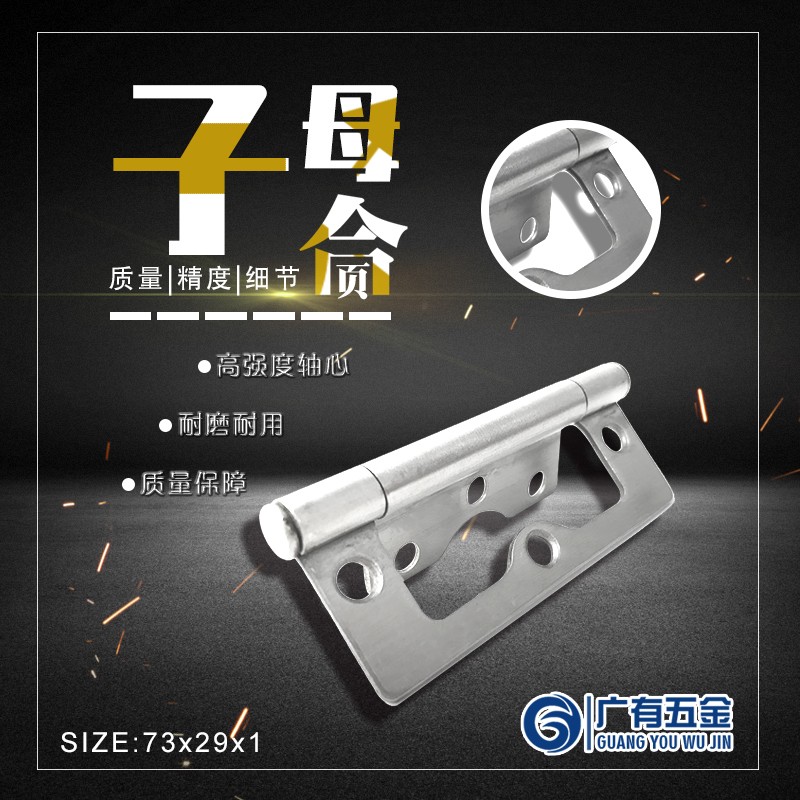

合頁,通常是兩折式,是連接物體兩個部分并能使之活動的金屬件。合頁用途非常廣泛,不僅在家居生活中常用,同樣在交通工具、自動化機械設備等工業不同領域都需要用到。合頁規格是按照它的材質來區分的,合頁常用的材質有銅、鐵、鋁和不鏽鋼201#、304#、316#等幾種。材質不同,各項性能和耐久度也是不同的。不同的表面處理方式使合頁更細分,比如砂光合頁,拉絲鋼合頁,純銀白合頁,紅古銅合頁,電鍍合頁等。
一、用于窗扇連接的高腳合頁,包括有轉軸和固定闆,其設計要點在于在固定闆的一邊設置有垂直的支承闆,支承闆的頂端焊接在一軸套的旁側,支承闆兩側有加強闆,轉軸定位于兩上述相同結構中相對叠置的軸套中。本實用新型可用于木窗、鋼窗,其結構合理,堅固耐用,并可使窗扇平折于牆壁,不占空間,同時還易于人們清洗、拆卸窗扇。
二、适用于汽車、保險櫃、防盜門的隐形防盜報警型,由左右頁片、銷軸、軸套管、銷軸帽等組裝成,其主要是左頁片内側中間部位上鑲嵌有一個非導磁性環,環中嵌有磁性體,右頁片内側中間部位上鑲嵌有與磁性體相對應的磁控傳感器,磁控傳感器連接有斷線報警器與揚聲器。該實用新型體積小、安裝方便、造價低、隐蔽性好、安全性強、靈敏度高、不易拆卸,具有防盜報警功能,值得推廣使用。
三、帶角度調節裝置型,特别是指限位裝置。本實用新型是采用如下技術方案的:帶角度調節裝置的合頁,包括有頁片和銷軸,頁片之間通過銷軸鉸接,在兩片頁片之間設置有角度調節裝置,該角度調節裝置包括有固定在頁片上的限位片和對應的固定在另一頁片上的限位杆裝置。采用上述方案後,使本實用新型克服了現有技術的不足,具有可限制開門的角度,又可以防止自己關門等特點
四、雙向同步隐形型:包括一上頁闆、一下頁闆和一連接件,上頁闆和下頁闆的後端向内彎折形成一弧形部,弧形部的外表面成形有齒,連接件爲U型,其能夠将上頁闆和下頁闆的後端的弧形部扣合在一起并分别與上頁闆和下頁闆的後端相鉸接,連接件的内部安裝有至少一對相互齧合在一起的齒輪,齒輪同時與上頁闆和下頁闆的弧形部上的齒相齧合。本實用新型通過連接件扣合上頁闆和下頁闆的弧形部并同時與上頁闆和下頁闆鉸接構成内置式隐形雙軸鉸鏈,在蓋合後,也會被蓋合在内部,消除外置式合葉所存在的缺點其次,由于采用内置式雙軸型,其能夠方便的開合到180度,同時由于采用齒輪齧合結構,可以使上頁闆與下頁闆處于任何開度,并實現雙向同步運動。
